TVVBG-TV 加強型電梯電纜采用扁形結構設計,配合加強型抗拉纖維,提升機械強度與抗疲勞性能。集成獨立視頻線芯,阻抗匹配穩定,支持高清信號傳輸。適用于電梯內部作隨行懸掛自由懸掛長度不超過80米,及移動速度不超10米/秒有監控、串行通訊要求的電纜,帶有屏蔽的電纜特別具有抗電磁干擾能力。
電纜結構
1. 導體:符合 GB/T 3956 第5種導體要求,符合DIN VDE 0295 和 IEC 228 標準的絞合線。
2. 絕緣:PVC/D 型 聚氯乙烯絕緣
3. 顏色識別:5 芯及以下符合 GB/T 5023.1分色識別,5芯以上符合 GB/T 5023.1數字識別
4. 屏蔽:裸銅絲(可鍍層)編織屏蔽
5. 加強芯:鋼絲繩,符合 YB/T 5196
6. 視頻線:裸銅或銅包鋼導體,低干擾75Ω同軸視頻線
7. 護套材料:PVC/ST5專用聚氯乙烯,黑色或者灰色(RAL7001)
8. 應用標準:GB/T 5023,6/IEC 60227-6,EN 50214,企業標準

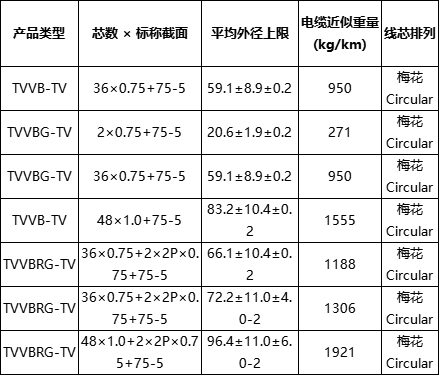

技術參數:
1. 額定電壓:導體標稱截面1mm2及以下電纜,300/500V
2. 測試電壓:
額定電壓 300/500V,絕緣厚度S0.6mm;1500V;
成品測試:2000V
額定電壓 450/750V絕緣厚度>0.6mm:2300V;
成品測試:2500V
3. 最小彎曲半徑:電纜敷設安裝允許駕曲半徑應不小于電纜厚度的6倍。
4. 靜態曲撓實驗;符合 GB/T 5023.2的3.5規定
5. 溫度范圍:-30℃至+70℃
6. 阻燃測試:通過 GB/T 18380實驗
